CLG5664E-56M

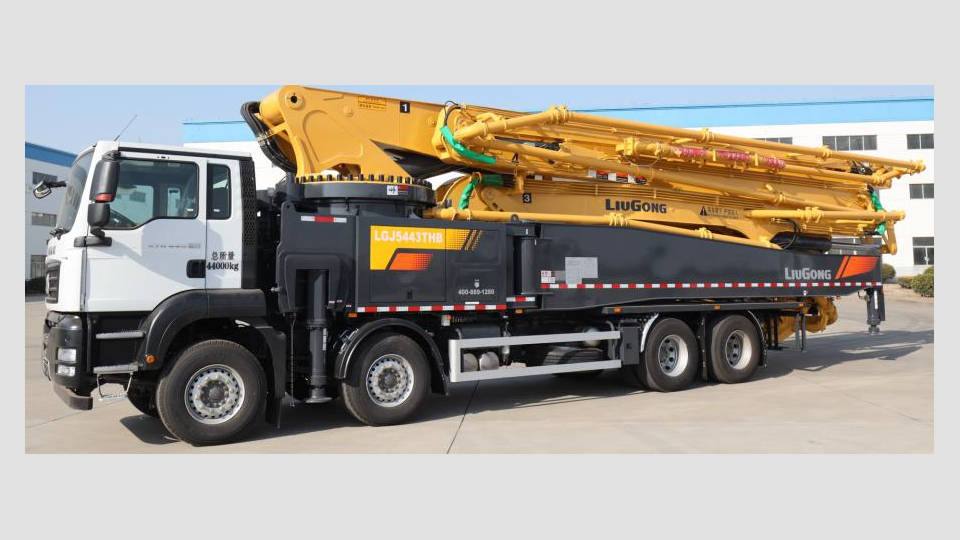

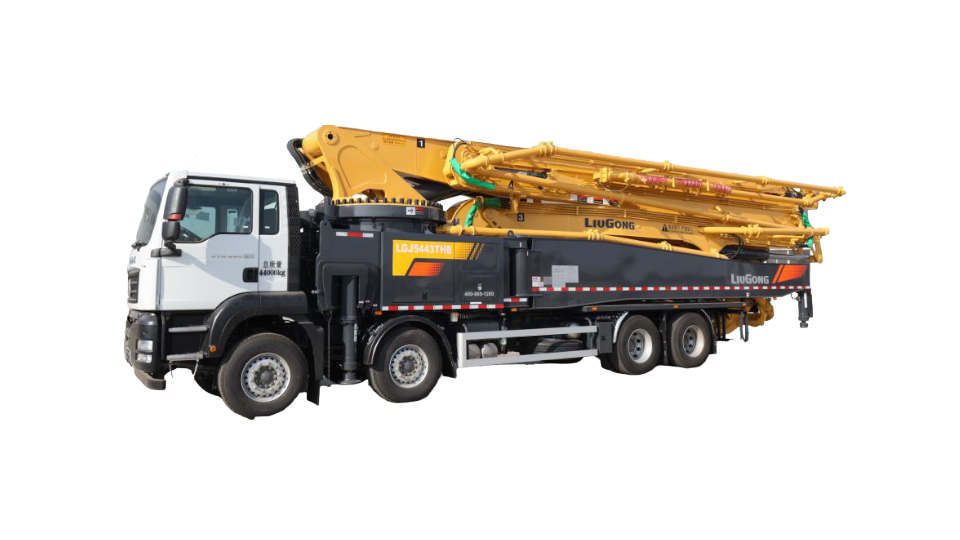

Автобетононасос CLG5664E-56M на четырехосном шасси, один из самых больших автобетононасосов, разработан специально для подачи бетона в труднодоступные места подачи.

Производительность 150 м3/час
Тип привода 8 x 4
Максимальная высота подачи 56 м
Описание

Автобетононасос CLG5664E-56M на четырехосном шасси, один из самых больших автобетононасосов, разработан специально для подачи бетона в труднодоступные места.

Верхняя конструкция нового поколения и цельная модульная конструкция, разумная планировка. Прочность ключевых конструкций увеличилась на 20%, включая рычаги, выносные опоры и так далее.

Специальная система управления, режим CAN bus, эффективная реализация взаимодействия человека и компьютера, интеллектуальное управление и диагностика неисправностей, всесторонний мониторинг входных и выходных сигналов машины, более стабильная работа.

Электрогидравлический пропорциональный многоходовой клапан, оснащенный безопасным беспроводным пультом дистанционного управления, представляет собой безопасную и эффективную электрогидравлическую систему управления, которая обеспечивает беспроводное управление на расстоянии 100 метров.

Внутреннее сопротивление гидравлической системы снижено на 7%, энергопотребление ниже и более надежно.

Технология согласования мощности при полном рабочем режиме гарантирует, что двигатель всегда находится в режиме энергосбережения, а потребление энергии снижается на 10%.

Возможность работы с поворотом на ±335°, устанавливая стрелу вне слепой зоны. Насосная система с низким углом погружения 8°, эффективность поглощения бетона повышена до 95%.

Водонепроницаемые гидравлические уплотнения V-образной формы предотвращают эмульгирование гидравлического масла. 6-ти секционная стрела складывающего типа RZ. Широкий диапазон охвата.

Выносные опоры типа X, имеют опору с одной стороны и со всех сторон. Хорошо адаптированы на рабочем месте.

Бетонный цилиндр с большим отверстием и оптимизированный бункер повышают эффективность подачи бетона. Блочный распределитель консистентной смазки обеспечивает поступление необходимого количества консистентной смазки в точки смазывания.

Автоматическое втягивание поршня упрощает техническое обслуживание и обеспечивает удобное расположение ключевых точек технического обслуживания.

Технические характеристики
Высота стрелы по вертикали, м 55,4
Длина стрелы по горизонтали, м 50,4
Вылет стрелы в глубину, м 39
Высота раскладывания стрелы, м 15
Сочленение секций стрелы, ° 90 / 180 / 180 / 240 / 220 / 110
Выход передней выносной опоры, м 9,416
Выход задней выносной опоры, м 12,559
Диапазон поворота стрелы, ° ±335
Диаметр концевого шланга, мм 125
Длина концевого шланга, м 3
Тип управления стрелой Дистанционный
Производительность бетона, м3/час 150
Давление подачи бетона, МПа 10
Максимальный размер входящей фракции, мм 40
Диаметр цилиндра, мм 260
Длина хода цилиндра, мм 1900
Высота загрузки бункера, мм ≤1540
Объем загрузочного бункера, м3 0,7
Тип бетонного клапана Трубчатый S
Тип гидравлической системы Разомкнутый контур
Объем гидравлической емкости, л 800
Объем емкости под воду, л 400
Длина шасси, мм 14 075
Ширина шасси, мм 2550
Высота с учетом насосной установки, мм 4000
Вес, кг 44 000
