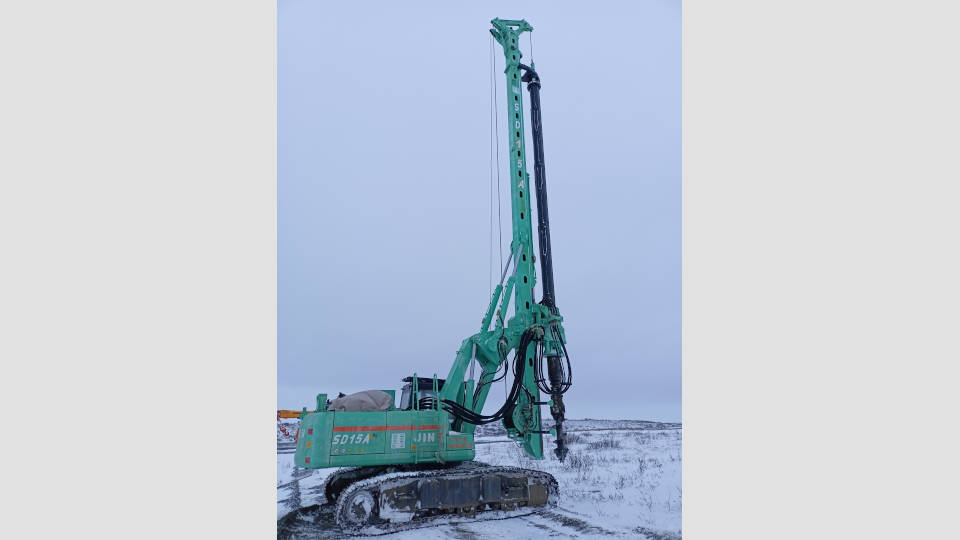

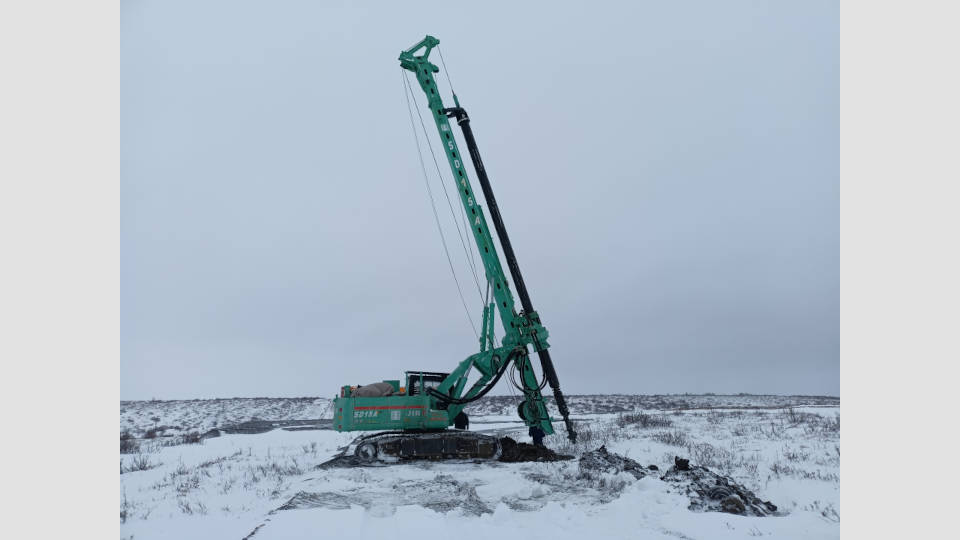

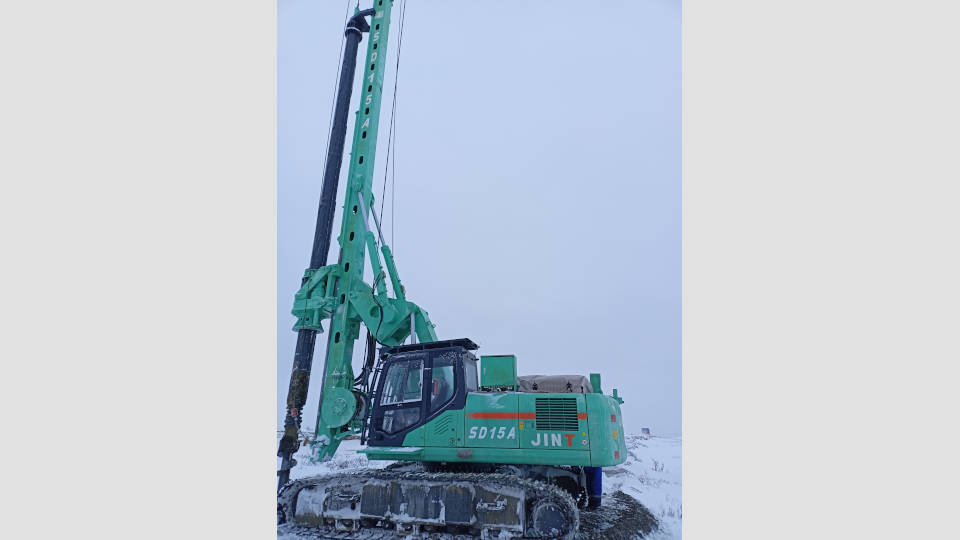

JINT SD15W

Многофункциональная буровая установка JINT SD15W предназначена для бурения скважин и последующего их бетонирования при строительстве фундаментов. Установка широко используется для устройства фундаментов дорог, мостов, пристаней, высотных зданий и т.д. и может быть оснащена различными буровыми инструментами, расширяющими сферу применения.

Номинальная мощность 150 кВт при 2050 об/мин
Глубина 56 м
Крутящий момент 150 кН∙м
Описание

JINT SD15W позволяет производить бурение на максимальную глубину до 56 метров. Машина оснащена двигателем Cummins мощностью 150 КВт, что позволяет развивать крутящий момент поворота силовой головки 150 кН∙м, поддерживая при этом скорость поворота силовой головки в диапазоне от 10 до 36 об/мин. Вес буровой установки в снаряженном состоянии составляет 55 тонн, высота в рабочем режиме составляет 18 500 мм, а диаметр бурения до 1200 мм.

Роторная буровая установка JINT SD15W оснащена системой управления бурением из кабины оператора с интуитивно понятным интерфейсом на жидкокристаллическом сенсорном дисплее. Система позволяет контролировать все рабочие параметры процесса бурения: положение бура, давление основной гидравлической системы и нагрузки на лебедки. На дисплей выводятся индикаторы перегруза и правильного положения бурильной штанги. Установка может комплектоваться бурами различного размера и назначения, что позволяет гибко адаптировать машину к условиям бурения.

Технические характеристики

Высота мачты, мм 18 500
Эксплуатационная масса
(стандартные буровые инструменты), кг
55 000
Надстройка JS50
Двигатель QSB7/EuroIII
Мощность двигателя, кВт@об/мин 150@2050
Расход гидравлической системы, л/мин 2 x 230
Давление гидравлической системы, МПа 34,3
Емкость топливного бака, л 470
Емкость бака гидросистемы, л 320
Раздвижная ходовая часть JT45A
Ширина гусеницы, мм 700
Длина гусеницы, мм 4900
Ширина гусеничной тележки (сжата / раздвинута), мм 3100 / 4100
Усилие, кН 280
Скорость движения, км/ч 1,5
Вращательно-буровая головка
Крутящий момент, кН 150
Скорость вращения, об/мин 10 ~ 36
Главная лебедка
Макс. тяговое усилие одной линии, кН 160
Диаметр троса, мм 26
Макс. скрость подъема, м/мин 60
Вспомогательная лебедка
Тяговое усилие одной линии, кН 50
Диаметр троса, мм 18
Макс. скрость подъема, м/мин 35
Система подачи
Ход лебедки, мм 13 000
Усилие подачи, кН 200
Усилие тяги, кН 200
